El contraste geotécnico entre el sector de Pedro de Valdivia y el barrio universitario cercano a la Laguna de los Patos es más común de lo que parece. En el primero, las gravas del Biobío ofrecen un apoyo competente, mientras que en el segundo aparecen depósitos finos y arenas con nivel freático alto que complican cualquier cimentación. Cuando nos enfrentamos a suelos de tan baja capacidad portante en Concepción, no basta con una losa masiva. El diseño de columnas de grava se convierte en la herramienta más sensata para transferir cargas a estratos profundos, densificar el terreno y, sobre todo, prevenir la licuefacción en una ciudad donde la amenaza sísmica es una constante. Un ensayo CPT nos permite mapear con precisión las variaciones laterales de resistencia antes de definir la malla de mejoramiento, un paso obligatorio en el subsuelo penquista.
En Concepción, una malla de columnas de grava bien diseñada reduce el riesgo de licuefacción incluso en arenas limosas bajo el nivel freático, actuando como drenes verticales durante el sismo.
Enfoque y alcance del trabajo

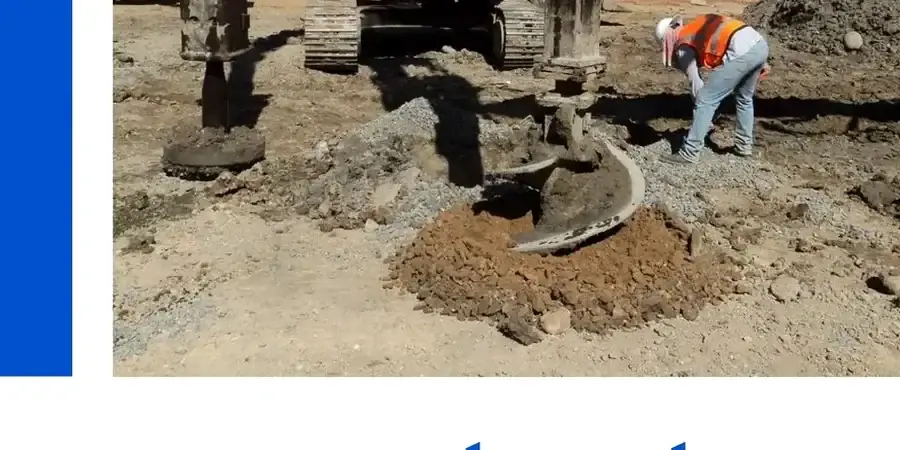

El crecimiento de Concepción tras el terremoto de 1960 empujó la urbanización hacia áreas de antiguos humedales y terrazas fluviales del río Andalién, terrenos que históricamente se evitaban por su compresibilidad. Hoy, construir allí exige técnicas de mejoramiento profundo que corrijan la estructura del suelo desde dentro. Las columnas de grava que diseñamos operan bajo un principio de sustitución controlada y vibro-sustitución: al introducir grava limpia y bien graduada mediante un vibrador de aguja, se desplaza el material fino, se compacta el suelo circundante y se crea un drenaje vertical que acelera la disipación de presiones de poro durante un sismo. No se trata solo de aumentar la capacidad de soporte; en el contexto sísmico de Concepción, el control de asentamientos diferenciales y la mitigación del potencial de licuefacción definen el éxito de la intervención. Adaptamos la separación entre columnas, el diámetro y la profundidad de tratamiento en función de los resultados de laboratorio y la microzonificación local, asegurando que el conjunto suelo-columna trabaje como un material compuesto homogéneo bajo la nueva fundación.
Particularidades de la zona
Un edificio de 12 pisos en la avenida Costanera, sobre arenas limosas con un índice SPT menor a 6 y nivel freático a 1.8 metros, presentaba un potencial de licuefacción severo. El cliente había recibido propuestas de pilotaje profundo, pero el costo y el plazo no cerraban. Al implementar un diseño de columnas de grava con una tasa de sustitución del 30% y una profundidad de 18 metros, logramos aumentar la resistencia a la penetración equivalente por encima de 15 golpes, llevando el factor de seguridad ante licuefacción sobre 1.3. La principal lección en Concepción es que saltarse un estudio de interacción suelo-estructura en zonas de borde fluvial es un error caro: las columnas trabajan como refuerzo y drenaje, pero su eficacia depende de una caracterización geotécnica sin atajos que contemple la NCh1508 para el comportamiento carga-asentamiento del sistema mejorado.
Consultas frecuentes
¿En qué tipo de suelos de Concepción se recomienda el uso de columnas de grava?
Se recomienda en suelos granulares sueltos, arenas limosas saturadas y depósitos de origen fluvial con alto potencial de licuefacción, muy comunes en los sectores bajos de Concepción cercanos al río Biobío y al Andalién. También es efectivo en arcillas blandas donde se busca acelerar la consolidación mediante drenaje radial.
¿Qué diferencia hay entre las columnas de grava y un pilotaje tradicional?
Las columnas de grava mejoran el suelo masivo circundante creando un material compuesto con mayor rigidez y capacidad drenante, mientras que los pilotes transmiten las cargas directamente a un estrato profundo sin modificar las propiedades del suelo intermedio. La solución con columnas suele ser más económica cuando el estrato competente está a más de 15 metros y el riesgo principal es la licuefacción.
¿Cuánto cuesta aproximadamente el diseño y la instalación de columnas de grava en la región?
El rango de inversión para un proyecto de mejoramiento con columnas de grava en Concepción varía entre $637.000 y $2.361.000, dependiendo de la profundidad de tratamiento, la accesibilidad del equipo de vibración y la tasa de sustitución requerida por el estudio geotécnico.
¿Cómo se verifica que el tratamiento con columnas de grava fue efectivo?
La verificación se realiza mediante ensayos CPT ejecutados en el centro del triángulo formado por tres columnas, comparando la resistencia antes y después del tratamiento. Complementariamente se efectúan pruebas de carga sobre columna aislada y, en proyectos críticos, se mide la disipación de presiones de poro para confirmar la capacidad drenante del sistema.
¿Qué normativa chilena rige el diseño de columnas de grava?
El diseño se enmarca dentro de la NCh1508 para estudios de mecánica de suelos y la NCh433 para el diseño sísmico, donde se exige evaluar el potencial de licuefacción y las deformaciones permanentes del terreno. Aunque no hay una norma específica para columnas de grava, seguimos los lineamientos de la ISSMGE y las recomendaciones del Manual de Carreteras del MOP para mejoramiento de suelos.
