El año pasado revisamos una excavación en el centro de Concepción, cerca de la Plaza de la Independencia. El proyecto contemplaba siete niveles de estacionamientos subterráneos en un terreno con arenas sueltas saturadas y la napa a menos de tres metros. El contratista había subestimado el empuje lateral. En una semana diseñamos un sistema de anclajes activos con tres niveles de puntales que devolvió la estabilidad al perímetro y permitió continuar la obra sin contratiempos. Esa es la realidad geotécnica penquista: suelos sedimentarios jóvenes, alta actividad sísmica y presencia de agua que castiga cualquier decisión de contención mal calculada. Para estos escenarios, la combinación con un ensayo CPT permite mapear la variación de resistencia en profundidad sin perder detalle estratigráfico, algo que acá marca la diferencia entre un diseño robusto y uno vulnerable.
Un bulbo mal confinado en arena suelta penquista pierde el 40% de su capacidad de carga en menos de una semana; el control de inyección no es opcional.
Consultas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para una excavación en el centro de Concepción?

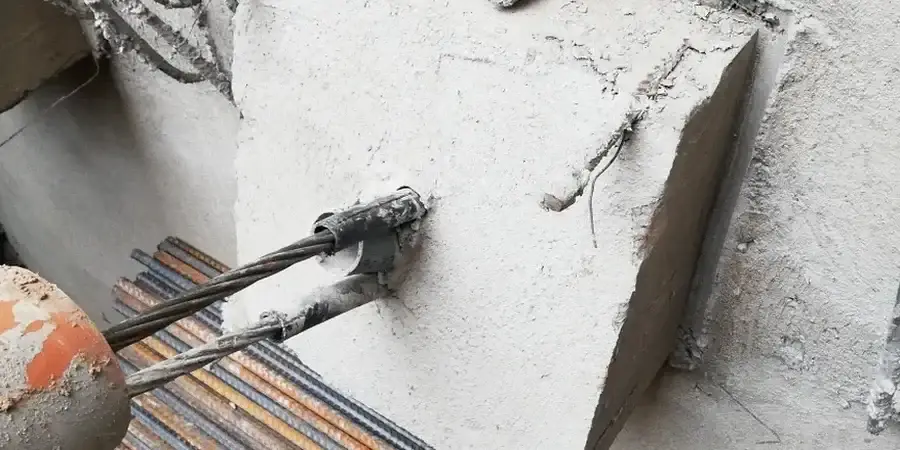

El anclaje activo se tensa inmediatamente después de la instalación y aplica una fuerza controlada al muro o pantalla, lo que minimiza las deformaciones del terreno desde el inicio. Es la opción preferida cuando hay edificios patrimoniales o viviendas a menos de cinco metros del borde de excavación. El anclaje pasivo no se pretensa; su resistencia se activa gradualmente conforme el suelo se desplaza, por lo que resulta más económico pero admite mayor deformación. En el centro penquista, con arenas sueltas y napa alta, solemos especificar anclajes activos en los dos primeros niveles y pasivos en los niveles inferiores.
¿Cuánto cuesta el diseño de un anclaje activo o pasivo en Concepción?
El diseño de anclajes en la zona de Concepción maneja un rango de $513.000 a $1.861.000, dependiendo de la cantidad de niveles de anclaje, la profundidad de la excavación, la complejidad del perfil estratigráfico y la necesidad de modelación sísmica avanzada. Proyectos con edificios colindantes sensibles o que requieren monitoreo con celdas de carga suelen ubicarse en el tramo superior del rango.
¿Qué normativa chilena regula el diseño de anclajes?
La norma principal es la NCh1508, que establece los requisitos para el diseño, instalación y ensayo de anclajes en suelos y rocas. Adicionalmente, la NCh433 define las combinaciones de carga sísmica que afectan la estabilidad del sistema de contención, y la NCh2369 aplica si la estructura tiene uso industrial. Para la verificación estructural del muro que recibe los anclajes, también referenciamos la NCh3171.
¿En cuánto tiempo entregan el diseño de un sistema de anclajes?
El plazo típico para un diseño preliminar es de cinco a siete días hábiles, contando con la información geotécnica completa del sitio. Si requerimos complementar la campaña de exploración con ensayos CPT o calicatas, el cronograma se ajusta en función de la disponibilidad de equipos en terreno. Para proyectos urgentes en Concepción, podemos entregar una solución conceptual en 48 horas que permita iniciar la cotización de materiales y subcontratos.
